MBR (мембранный биореактор) очистка сточных вод
MBR (мембранный биореактор) очистка сточных вод
Процессный поток
Предварительное отбор → сырой воды → анаэробном резервуаре → аноксическом резервуаре → аэробном резервуаре → мембранном резервуаре MBR → всасывающем насосе → дезинфекция → повторное использование/сброс
Избыточный осад: периодическое потерю осадка
Введение в процесс
Сначала проходят сырые сточные воды Установки предварительной обработки, включая крупный экран, тонкий экран и зернистую камеру. Крупные мусоры, волосы, волокна и частицы песка удаляются для защиты мембранных модулей MBR от повреждений.
Затем сточные воды поступают в биохимическую группу резервуаров, обычно состоящую из анаэробный бак → аноксический резервуар → аэробный бак → мембранный баллон MBR.
- Анаэробный бак: В анаэробных условиях происходит выделение фосфора. Смешивание применяется без аэрации.
- Аноксический резервуар: Происходит денитрификация. Нитратный азот превращается в азотный газ для удаления общего азота с помощью органического источника углерода в сточных водах.
- Аэробный бак: Аэрация обеспечивает кислород. Аэробные микробы разлагают BOD и COD; Нитрификация превращает азот аммиака в нитратный азот. Смешанные жидкостные рециркуляционные насосы возвращают богатую нитратами смешанную жидкость обратно в аноксический резервуар.

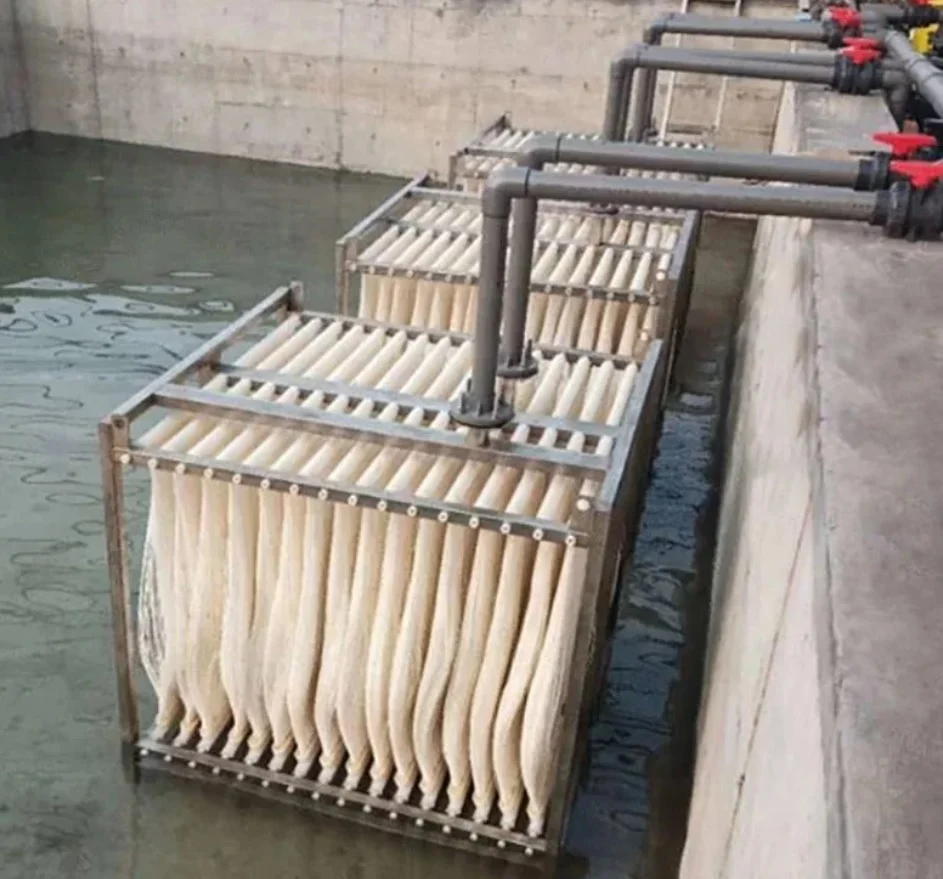

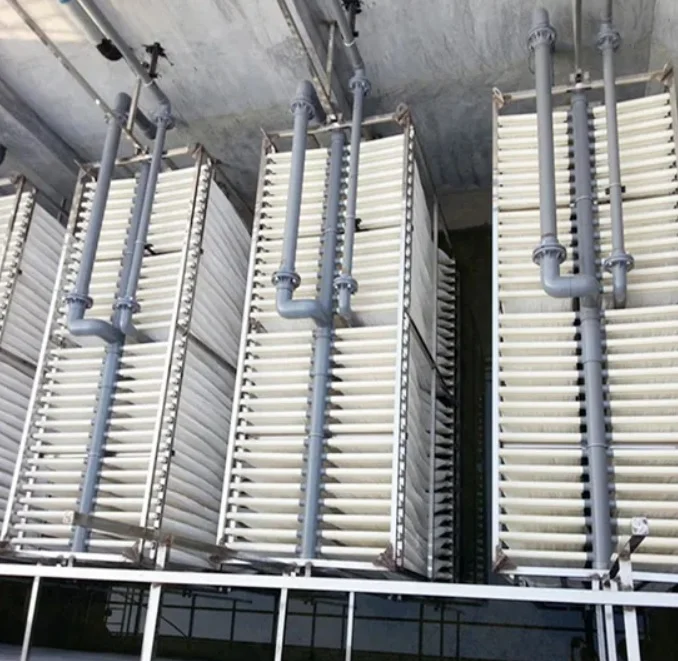

- Мембранный резервуар MBR: Здесь установлены погружённые мембранные модули PVDF. Непрерывная аэрация очищает поверхность мембраны, чтобы уменьшить загрязнение илом. Пермеат (чистая вода) извлекается вакуумным насосом через поры мембраны. Внутри бака задерживаются шлам и твердые частицы.
Произведённую чистую воду можно дезинфицировать и повторно использовать. Небольшое количество избыточного осадка периодически сбрасывается.
Преимущества
Области применения
- ✓Муниципальная очистка сточных сточных вод
- ✓Промышленная очистка сточных вод
- ✓Очистка фильтратов на полигоне
- ✓Очистка сточных вод в больнице
- ✓Повторное использование и рекультивация воды
- ✓Децентрализованная очистка сточных систем
Рабочий принцип
Мембранный биореактор MBR
Система MBR объединяет Биологическая обработка активированным осадом с Технология мембранного разделения, заменяя традиционный вторичный осадочный резервуар, используемый в традиционной очистке сточных вод.
Сточные воды сначала поступают в биологический резервуар. Аэробные микроорганизмы (активированный осад) разлагаются и разлагают органические загрязнители, такие как BOD и COD, в сточных водах при аэрации. Проводятся реакции нитрификации и денитрификация для удаления аммиака, азота и общего азота.

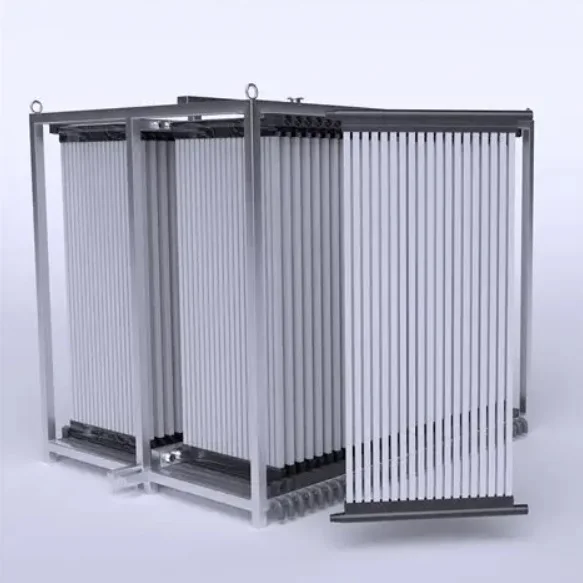

Вместо того чтобы осаждать шлам под действием гравитации, смесь фильтруется через погруженные мембранные модули PVDF. Мембрана действует как физический барьер, перехватывая активированный шлам, взвешенные твёрдые вещества, коллоиды и патогены. Через поры мембраны проходит только чистая пермеатная вода, которая откачивается как очищенные сточные воды.
Шлам задерживается внутри биореактора, поддерживая высокую концентрацию MLSS. Это обеспечивает эффективное биоразложение и снижает площадь всего завода. Периодические аэрационные очистки, обратное промытие и химическая очистка применяются для снижения загрязнения мембран и обеспечения стабильной работы.
Весь процесс контролируется и контролируется ПЛК, включая циклы ТМП, флюса, аэрации, всасывания, релаксации и очистки.
Параметры процесса очистки сточных вод MBR (мембранный биореактор)
| Параметр | Подразделение | Типичный ареал | Рекомендуемая рабочая стоимость |
| MLSS (Смешанные жидкие взвешенные твердые вещества) | mg/l | 6000‑12000 | 8000‑10000 |
| MLVSS/MLSS | 0.65‑0.85 | 0.70 | |
| F/M (BOD₅) | kgBOD₅/(kgMLSS·d) | 0.05‑0.15 | 0.08‑0.10 |
| SRT (Время удержания ила) | день | 15‑30 | 18‑25 |
| Общее время удержания гидравлики (HRT) | час | 8‑14 | 10‑12 |
| DO-Aerobic (растворённый кислород в аэрационном баке) | mg/l | 1.5‑3.0 | 2.0 |
| DO-Anoxic (Растворённый кислород аноксиченный) | mg/l | <0,5 | 0.2‑0.4 |
| DO-анаэробный (анаэробный растворённый кислород) | mg/l | <0.2 | <0.1 |
| pH | ‑ | 6.5‑8.5 | 7.0‑7.8 |
| Температура | °C | 10‑35 | 15‑28 |
| Рециркуляция смешанной жидкости | % | 200‑400 | 300 |
| Отходы осадка | m³/d | Рассчитано SRT |
Параметры мембраны
| Параметр | Подразделение | Типичный ареал | Рекомендуем | Примечание |
| Чистый поток | L/(m²·h) LMH | 12‑20 | 15‑17 | Для погружённого MBR поток рассчитывается с помощью обратного промыва, релаксации и преобразования времени простоя |
| Трансмембранное давление | kPa | 5‑30 | <25 | Внимание: >35 кПа; Сигнал тревоги: >45-50 кПа; Повышение ТМП означает сильное загрязнение мембраны |
| Размер пор мембраны | Мкм | 0.03‑0.2 | 0.1 | PVDF-полая волокна / плоская мембрана (микрофильтрация, MF) |
| Скорость потока воздуха с мембранной очисткой | Nm³/(h·m²-мембрана) | 0.2‑0.5 | 0.3 | Очистка мембранных модулей: самое высокое энергопотребление в системе MBR |
| Цикл всасывания | Мин | 8‑12 | 10 | Всасывание 8–9 мин + Релаксация 1–2 мин (без всасывания, непрерывное аэрированное очищение) |
| Обратный поток | ‑ | 1-2 раза в день | 1-2 раза в день | Водяной обратный поток; Химикат-на-месте (CIP): раз в 3-6 месяцев |
| Предпросмотр | мм | 1‑3 | ≤2 мм | Предварительное лечение требуется до MBR, чтобы предотвратить царапание мембранных нитей волосами и волокнистыми материалами |
Параметры качества воды (муниципальные сточные воды: влитые и сточные воды)
| Предмет | Подразделение | Типичный влиятельный | Типичные стоки MBR |
| CODcr | mg/l | 250‑500 | ≤30-50 |
| BOD₅ | mg/l | 120‑250 | ≤5-10 |
| SS | mg/l | 150‑250 | <5 |
| NH₃-N | mg/l | 25‑45 | ≤1-5 |
| TN | mg/l | 35‑55 | ≤10-15 |
| TP | mg/l | 3‑6 | ≤0,3-1,0 |
| Мутность | NTU | ‑ | <0,5, Общий 0,1-0,3 |
Часто задаваемые вопросы
Что такое MBR?
MBR расшифровывается как мембранный биореактор. Он сочетает в себе биологическую обработку активированного осадка с мембранной фильтрацией, заменяя традиционный вторичный резервуар для осадкоотложения
Какие типы мембран доступны для MBR?
PVDF-полая волоконная мембрана или плоский лист мембраны (микрофильтрация, MF), подводная установка
Что вызывает загрязнение мембраны?
Взвешенные твердые вещества, коллоиды, внеклеточные полимерные вещества, волосы и волокнистые остатки. Волосы/волокна необходимо удалять с помощью предварительной фильтрации вверх по течению MBR, чтобы предотвратить царапание нитей мембраны.
Что такое ТМП? Какие установлены точки предупреждения и тревоги?
TMP означает трансмембранное давление, отражающее уровень загрязнения мембраны. Предупреждение>35 кПа; Сигнал тревоги>45–50 кПа. Повышение ТМП указывает на усиление загрязнения мембраны
Каков стандартный цикл всасывания для погружённого MBR?
Всасывание 8–9 мин + Релаксация 1–2 минуты (всасывание остановлено, непрерывное аэрационное очищение).
Какой рекомендуемый дизайн флюса?
Тип погружения, рассчитанный с учётом обратного промыва, релаксации и преобразования времени простоя. Не бегайте в долгосрочной перспективе выше 20 LMH; Высокий поток ускоряет загрязнение мембран
Какие методы очистки мембраны существуют?
Регулярная обратная промывка; Химическая чистка на месте (CIP) проводится раз в 3–6 месяцев
Какой предмет потребляет больше всего энергии в системе MBR?
Очистка мембранных модулей (мембранная аэрация)
В чём разница между аэробным и аноксическим баком?
- Аэробный баллон: DO 2~4 мг/л, для деградации BOD/COD, нитрификации и поглощения фосфора. - Аноксический бак: DO
Какие ключевые параметры процесса следует предоставить для проектирования MBR?
Тип сточных вод, параметры качества впадающей и сточной воды, HRT, SRT (рассчитано по SRT), MLSS, DO в аэробном резервуаре, мембранный поток, настройка TMP.
