Система CIP
Это высокопроизводительное санитарное решение из нержавеющей стали, соответствующее нормам ASME, предназначенное для мелких и средних производственных линий продуктов питания, напитков и фармацевтики. Эта автоматизированная система обеспечивает точную очистку трубопроводов, резервуаров и оборудования для переработки, минимизируя потребление воды, энергии и химикатов
Характеристики продукции
| Материалы и соответствие | SUS316L конструкция из нержавеющей стали (Ra |
|---|---|
| Умная автоматизация | Программируемый PLC/HMI управляет параметрами цикла (время, температура, концентрация) с реальным временем мониторингом TDS (общего количества растворённых твердых веществ) и скорости расхода |
| Энергоэффективность | Модуль рекуперации тепла снижает потребление пара на 30%, в сочетании с насосами с переменной частотой для оптимизации потребления воды и химикатов |
| Многофункциональный CIP/SIP | Поддерживает очистку кислотных и щелочных материалов, дезинфекцию горячей воды (85°C+) и стерилизацию паром (опциональный режим SIP) |
| Компактный дизайн | Компактная конфигурация с одним судном (ёмкость 1000 л), идеально подходящая для ограниченных площадей объектов |
Сфера поставок

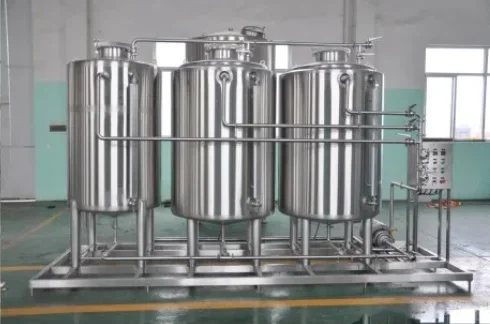

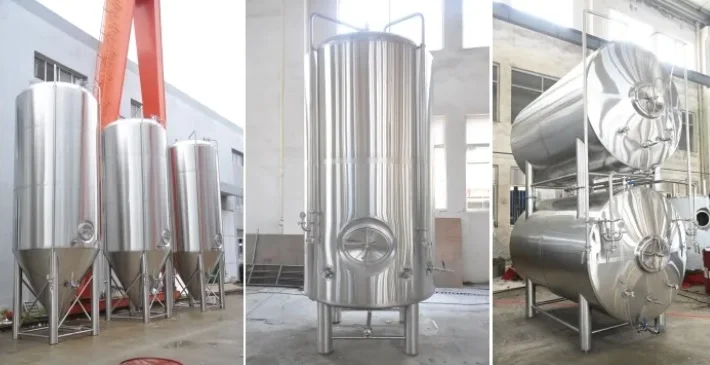

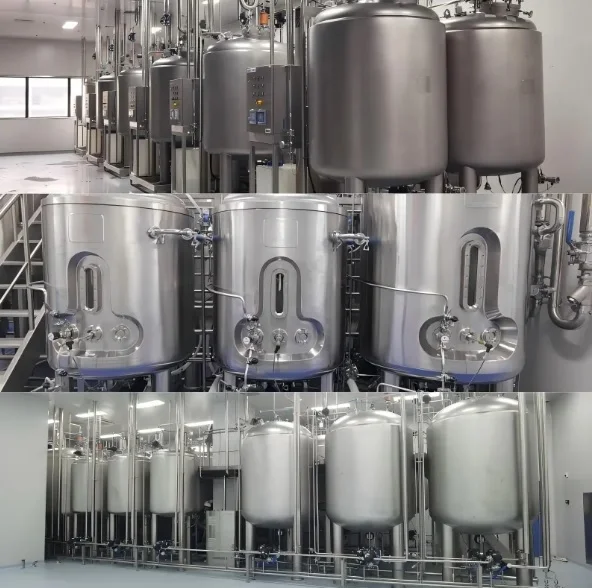

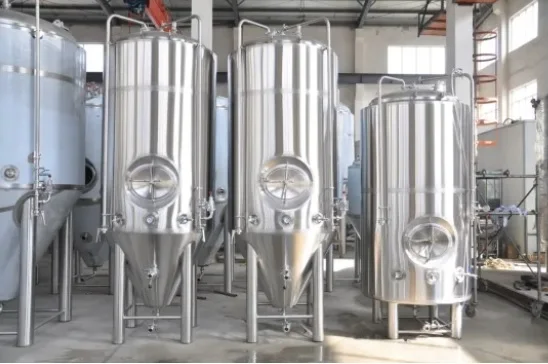

- 1. Баки CIP- Резервуар с кислотой, щелочным баком и баком с промывкой воды (стандартная конфигурация на 3 бака; 1/2 резервуара доступна по запросу) - Корпус бака: SUS316L смачиваемая часть; рама и поддержка: SUS304 - Аксессуары для бака: люк, прицеловое стекло, передатчик уровня жидкости, переливный отверстие, сливный отверстие, вентиляционный отверстие, противовращающаяся перегородка
- 2. Циркуляционные насосы CIP- Центробежный циркуляционный насос для очистки раствора - Увлажнённый материал: SUS316L - Мотор, механическое уплотнение, основание и муфта
- 3. Трубы, клапаны и фитинги- Технологический конвейер: SUS316L - Пневматические диафрагмы/шариковые клапаны, ручные клапаны, обратные клапаны, фильтры, локти, тройники, редукторы, прокладки и опоры труб - Аксессуары для управления клапанами: электромагнитный клапан, регулятор воздушного фильтра
- 4. Отопительная установка- Электрический нагреватель или паровой теплообменник (по выбору клиента) - Датчик температуры, термическое сопротивление / PT100, устройство защиты от перегрева
- 5. Онлайн-измерения и приборы- Онлайн-измеритель проводимости (для мониторинга концентрации очистки) - Температурный датчик - Манометр / датчик давления - Расходомер - Местная приборная панель
- 6. Система управления- PLC + Сенсорный экран HMI - Шкаф управления (корпус SUS304) - Компоненты питания, реле, автоматический выключатель, кабель, кабельный лоток и проводка - Заранее запрограммированные рецепты очистки: предварительное промывка → щелочная циркуляция → промежуточная промывка → циркуляцию кислоты → окончательное промывка - Защита от межблокировки: низкий уровень жидкости, перегрев, перегрузка насоса
- 7. Подставка и аксессуары- Интегрированная база SUS304 — подъёмные умы для погрузки и разгрузки
- 8. Заводские испытания и документация- Заводская сборочная инспекция и испытания на холодном запуске - Отчёт о испытании, чертёж P&ID, общий чертеж по расположению, руководство по эксплуатации и обслуживанию - Сертификат материалов для нержавеющей стали, документы CE / ISO (при необходимости)
Часто задаваемые вопросы
Что такое система CIP?
Система CIP (Clean in-Place) — это автоматическая установка для чистки на месте. Он очищает трубопроводы, резервуары, мембраны RO/EDI, наполненные машины и технологические схемы без разборки оборудования
Какое оборудование может очистить CIP?
Он широко используется для RO-мембран, труб EDI, резервуаров для хранения воды, трубопроводов, теплообменников и моноблочных машин для наполнения напитков и воды
Какие стандартные конфигурации резервуаров для системы CIP?
- 1-бака: простая промывка и очистка для малых петель - 2-бака: щелочный бак + промывочный бак - 3-бака: щелочный бак, кислотный бак, бак для промывки воды (наиболее популярны для очистных линий)
Какие чистящие химикаты часто используются?
гидроксид натрия (NaOH) для щелочной очистки с целью удаления органических загрязнений; Азотная кислота или лимонная кислота для очистки кислотой и удаления неорганических чешуй.
Каков типичный диапазон температур очистки?
Щелочная очистка: 60~80°C; Кислотная очистка: 40~60°C. Температуру можно настроить в зависимости от материала очищенного оборудования.
Какие варианты отопления доступны?
Электрическое отопление или паровое отопление. Паровое отопление более экономично для систем с большой мощностью.
Какой материал используется для увлажнённых частей системы CIP?
Увлажнённые детали: SUS316L нержавеющей стали (рекомендуется для кислотных и щелочных). Рама машины: нержавеющая сталь SUS304.
Какова функция датчика проводимости?
Онлайн-измеритель проводимости отслеживает концентрацию химических веществ в чистящем растворе, чтобы оценить эффект очистки и автоматический разряд/химическое пополнение.
Может ли CIP работать автоматически?
Да. PLC + сенсорный экран автоматического управления поддерживает заранее заданные рецепты очистки: предварительное промывкание → циркуляцию щелочи → промежуточное полоскание → циркуляцию кислоты → финальное промывка. Доступна версия с ручным управлением для небольших CIP skids.
Сколько чистящих цепей может обслуживать одна система CIP?
Одна станция CIP может обслуживать несколько очистительных контуров с помощью ручного переключения клапанов или автоматического пневматического переключания клапанов.
Каковы требования к блоку питания?
Стандарт: 380 В / 3 Ph / 50 Гц. Мы можем настраивать электрические компоненты под локальное напряжение и частоту
Какое регулярное обслуживание требуется?
1. Регулярно проверяйте насос, клапаны и герметизации. 2. Периодически калибровать датчики проводимости и температуры. 3. Проверьте коррозию бака и утечку трубопровода. 4. Замените уплотнения и прокладки при старении.
Какие сертификаты вы можете выдать?
CE, ISO9001, сертификаты материалов из нержавеющей стали. Мы также предоставляем CO, коммерческие счета и упаковочный список для таможенного оформления.
Какой срок гарантии?
12 месяцев гарантии с даты отправки (расходники, такие как прокладки, уплотнения, датчики, не считаются). Техническая поддержка на всю жизнь.
Отправьте свои требования
- Какое оборудование будет очищено этим CIP-устройством? — □ Система обратного осмоса □ система EDI □ Водяной резервуар □ Трубопровод □ Заливная машина □ Другие: ________________ Количество очистительных цепей: ____ комплектов
- Требуемый расход CIP — Циркуляционный расход для каждого контура очистки: ____ м³/ч
- Объём резервуара CIP — Требуемая ёмкость резервуара: ____ м³ □ Один резервуар □ 2 (щелочи + кислота) □ 3 бака (щелочь, кислота, промывка)
- Чистящая среда и концентрация — - Щелочный раствор: □ NaOH, целевая концентрация: ____ % - Кислотный раствор: □ HNO₃ / лимонная кислота, целевая концентрация: ____ %
- Требования к температуре очистки — Максимальная температура нагрева: ____ °C Метод нагрева: □ Паровое отопление □ Электрическое отопление
- Требования к рабочему давлению — Рабочее давление подачи CIP: ____ МПа
- Требования к материалам для увлажнённых деталей — Контактные детали: □ SUS304 □ SUS316L Рама: □ SUS304
- Питание на объекте — __ V / __ Фаза / __ Гц
- Требования к системе управления — □ ПЛК + Сенсорный экран автоматического управления (автосинхронизация, автоматическое дозирование, контроль температуры) □ Полуавтоматическое / ручное управление □ Онлайн-монитор проводимости: □ Да □ Нет □ Онлайн-датчик температуры: □ Да □ Нет □ Защита от блокировки потока и давления: □ Да □ Нет
- Требование сброса — Условие / лимит сброса отходных жидкостей: __________
- Состояние установки на площадке — Доступное место для мастерской: L____m × W____m Максимальная допустимая высота оборудования: ____ м
- Коммерческие и документальные требования — Страна назначения: ________ Обязательные сертификаты: □ CE □ ISO9001 □ Сертификат по материалам Торговый срок: □ EXW □ FOB □ CIF □ CFR
